- 우수저류조
- 좌측벽블록, 우측벽블록, 상부슬래브 블록 형태의 PC 부재를 이용하여 현장에서 조립.설치하고 바닥슬래브를 현장에서 타설하여 구조물을 구축하는 공법으로, 바닥슬래브를 제외한 모든 부재는 PC부재로 형성하는 ALL PC공법이다.
계획 저류량 및 계획부지의 형상에 대응한 합리적, 경제적 설계 및 시공이 가능하고
대용량의 저류공간 확보 및 유지관리가 용이하며, 우수저류저 상부는 공원시설이나
주차장시설, 도로 등으로 이용 가능한 지하 매설형으로 개발된 우수유출억제시설
'프리케스트 콘크리트 우수저류조' 공법이다.

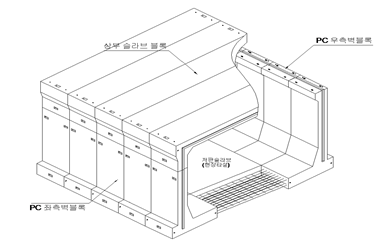

◇ PC 부재 구성도
시공절차
◇ 시공 flow chart
기초작업(버림콘크리트) | |
| |
2. 기준점 측량(설치위치표시) | |
| |
3. 벽블록(좌측벽, 우측벽)거치 | |
| |
4. 벽블록 설치(PC강연선 및 강봉 긴장 ) | |
| |
5. 3,4 반복작업 | |
| |
6. 저판슬래브 현장타설 | |
| |
7. 상부슬래브 블록 설치 | |
| |
8. 각 부재 조인트 방수 마감 | |

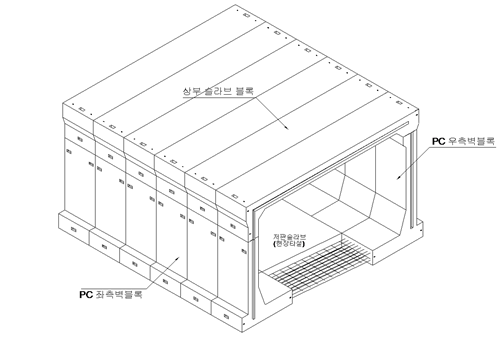

◇ 공법 개요도
